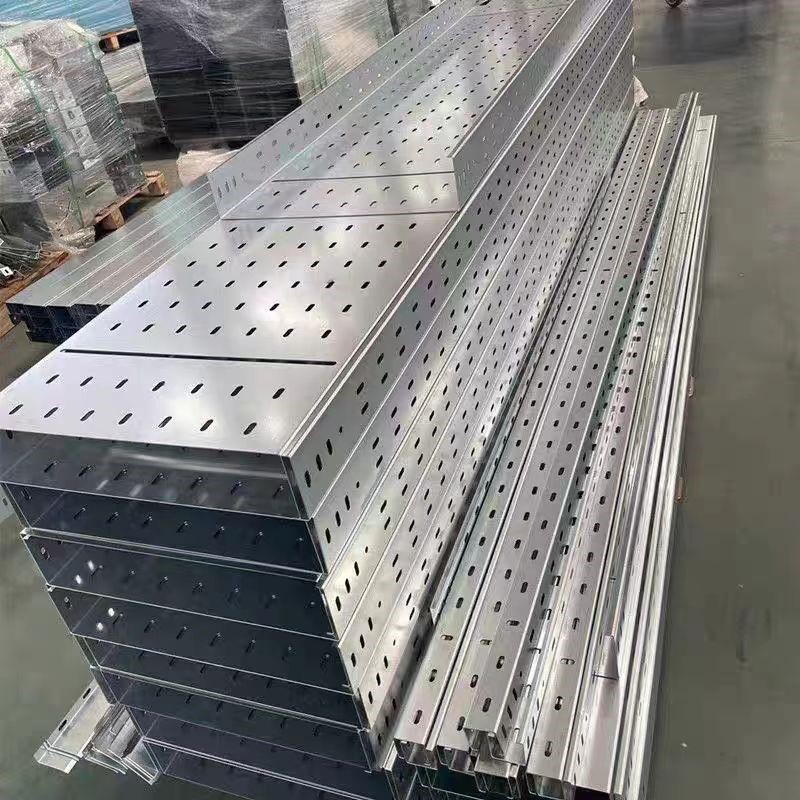

镀锌托盘电缆桥架

镀锌托盘桥架是一种重要的电缆桥架类型，它具有优异的耐腐蚀性能和较高的承载能力，以下是关于镀锌托盘桥架的详细分析和归纳：

材料与结构

基材：镀锌托盘桥架通常采用低碳钢板作为基材，这种材料具有良好的可塑性和焊接性能。

结构：镀锌托盘桥架由支架、托臂和安装附件等组成，形成梯级结构。支吊架上装有两根或四根螺栓以固定安装在建筑物外露天的桥架。

镀锌处理

工艺：镀锌托盘桥架在制造完成后，会进行镀锌处理。这一步骤包括酸洗除锈、酸洗中和和清洗，确保钢材表面的清洁，随后将其浸入镀锌槽中，形成一层锌层。

厚度：镀锌层的厚度通常在5～20微米之间，为桥架提供了良好的保护。

特点

优良的耐腐蚀性能：镀锌处理使得托盘桥架在潮湿、酸碱等恶劣环境中具有出色的耐腐蚀性能，延长了使用寿命。

载荷能力大：托盘式设计使得桥架能够承受较重的负载，保证了电缆的安全运行。

结构简单，安装容易：桥架的结构设计简单，安装过程方便快捷，可随意切割、调整、拼接，便于现场安装。

板面平整，低噪音：桥架板面平整，不会对靠近的生活区域造成噪音干扰。

易于维护：如果电缆出现故障，只需要拆掉托盘就可以进行维修，方便快捷。

制造工艺

材料准备：准备低碳钢板作为基材，以及钢带、钢管等配件。

加工切割：使用剪板机、切割机等机械设备对钢板进行切割，形成相应的板块。

弯曲成型：通过液压弯曲机或辊弯机将切割好的钢板进行弯曲成型，形成桥架的截面形状。

焊接：采用电焊或气焊的方式将弯曲成型的钢板进行焊接，固定桥架的结构。

表面处理：对焊接完成的桥架进行酸洗除锈、酸洗中和和清洗等表面处理步骤，然后进行镀锌处理。

质量检测：对制造完成的镀锌托盘桥架进行质量检测，包括尺寸检查、强度测试、防腐蚀性能测试等，确保产品符合设计和标准要求。

适用场景

电缆和电线支撑：镀锌托盘桥架用于支撑和保护电缆和电线，将其从地面或墙壁上抬起，并整齐有序地布置在托盘中。

工业和工厂布线：广泛应用于工业和工厂场所，用于布线电力设备、控制系统、通信设备等。

建筑内部布线：在商业和住宅建筑中，用于在墙壁或天花板上布置电缆和电线，满足建筑内部的电力和通信需求。

综上所述，镀锌托盘桥架以其优良的耐腐蚀性能、高载荷能力、简单的安装过程和广泛的应用场景，成为电缆管理领域中的重要产品。
